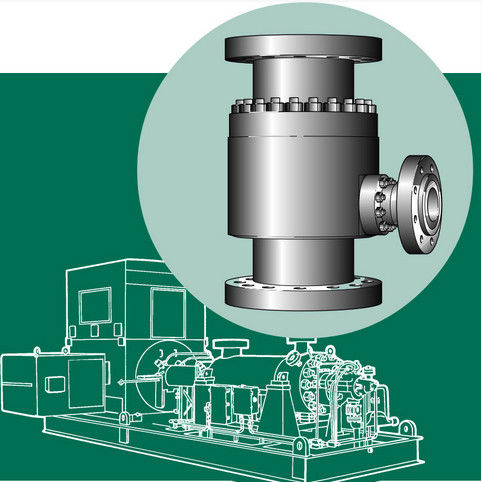

Automatische kringloopklep

Productomschrijving

OPLOSSING VOOR POMPbescherming

De moderne industriële het verzoek centrifugaalpomp van het materiaalproces is fundamenteel het werk op voorwaarde van veranderlijke stroom. Een automatische recyclageklep (het ARC-klep) is een multifunctionele klep het waarvan primaire doel ervoor te zorgen is dat een vooraf bepaalde minimumstroom door een centrifugaalpomp op elk moment wordt verzekerd. Dit is belangrijk als centrifugaalpompen
lijd aan het oververhitten en cavitatie en kan permanent worden beschadigd als zij droog in werking stellen.

Door vele jaren van onderzoek en ontwikkeling, ononderbroken innovatie en praktijk, van de klepco. van Shanghai de datian van de het onderzoekzd reeks Klep van de de recyclagecontrole Automatische, om het oververhitten, ernstig lawaai, onstabiele en erosieschade van centrifugaalpomp onder lage ladingsverrichting te verhinderen. Zolang het stroomtarief van de pompklep
onder een bepaalde waarde, zal de mond van het omleidingsterugvloeien automatisch openen om noodzakelijke minimumstroom van pomp te verzekeren.

TOEPASSING

• De chemische industrie
• De petrochemische industrie
• Staalfabriek
• Brandbeveiligingsysteem
• Traditionele elektrische centrale
• Verzending/het verschepen
• De papierfabricageindustrie
• milieubescherming

DE CENTRIFUGAALpompen VEREISEN BESCHERMING

Als u centrifugaalpompen voor om het even welk water van het vloeibaar-boilervoer gebruikt, zijn het condensaat, of de procesvloeistoffen, een aanzienlijke investering gemaakt in de pomp, de bestuurder en de verwante controles. De minimumstroombescherming is essentieel op
pompopstarten en lage de vraagvoorwaarden. Als de betrouwbare bescherming niet bestaat, kunnen zich de volgende ongunstige gevolgen in de prestaties en de betrouwbare verrichting van de pomp mengen. De temperatuur van de vloeistof zal wegens wrijving en hydraulische verliezen binnen de pomp toenemen. De figuur 2a illustreert de temperatuurstijging van verhouding aan de HK-kromme. De kromme wijst op dat op of dichtbij het beste efficiencypunt,
de temperatuurstijging is minimaal en niet significant aan de pompverrichting.

De processtroom verwijdert de geproduceerde hitte uit de pomp. De temperatuurverhogingen als stroom door de pomp wordt verminderd. De wrijvings en hydraulische verliezen produceren hitte, terwijl de hoeveelheid vloeistof waaraan deze hitte wordt overgebracht wordt verminderd. De stijging van
temperatuurresultaten in de vorming van damp. De opgeheven temperatuur/de dampdruk van de vloeistof resulteren in problemen die zich van beschadigde verbindingen en lagers aan volledige mislukking van de roterende elementen uitstrekken. De interne recyclage binnen de pomp, noemde vaak beginnend
de recyclage, kan een vorm van cavitatie veroorzaken die tot drijvende krachtschade leiden. De interne recyclage is geïllustreerd in Cijfers 2b en 2c.

De hoge specifieke snelheidspompen hebben machtskrommen die toenemen aangezien de stroom vermindert. Als de adequate stroom niet wordt gehandhaafd, zal de motoroverbelasting voortvloeien.

DRIE BESCHERMINGSmanieren VOOR POMP

Ononderbroken circulat ing systeem
Het minimumvereiste van ononderbroken doorgevende systeempomp is niet verwant met de lossing van de veranderingensysteem van de Processtroom. Na het plaatsen van minimumstroom, door het terugvloeien van de openingsplaat direct aan opslagtank. Hoewel de ononderbroken minimumstroomomloop zeer goede pomp kan beschermen, maar de pomp moet grotere machtsoutput verstrekken om de stroom van het systeemproces plus kringloopstroom te verzekeren, welk veroorzakend extra energieafval.

Controle circulat ing systeem
Is het controle vaatstelsel assemblage door de controleklep, stroommaat, minimumdatatransportbesturingklep, het systeem van de controleomloop, kan het systeem van de controleomloop minimumstroombescherming bieden, wanneer de processtroom groter is dan minimumstroom van pomp, gesloten lijn, geen extra energieverlies. Maar het systeem is complex, controlecomponenten, aankoop, installatie, zijn de onderhoudskosten hoger.

Automaatic recirculat ionencontroleklep
De automatische vastgestelde de controleklep van de recyclageklep, stroomwaarneming, de klep van de omleidingscontrole, meertrappige step-down in één, vergt macht, controlesysteem en geen bedrading, essentiële veiligheid. Opnemend kleine ruimte, die de mogelijkheid van hoge snelheidsvloeistof verminderen aan
het defect aan minimum, met lagere Installatie en onderhoudskosten, het is de van de prioritaire manier pompbescherming van modern industrieel proces.

ZD DE CONTROLEklep VAN DE REEKS AUTOMATISCHE RECYCLAGE

Klep van de de recyclagecontrole van ZDT de ModelAutomatic

• Eenvoudige structuur, lage kosten, met lange levensuur, geschikt voor Lage drukarbeidsvoorwaarden.
• Gegoten kleplichaam, materiaal: koolstofstaal of roestvrij staal enz.
• De grote stroom van omleiding, maximumstroom is 60% van hoofdstroom, kan KV waarde worden aangepast.
• Verschil van de omleidings het maximum werkende druk tot MPa 4.
• Druk CL150# – 400#, size1 ″ – 16 ″.

Klep van de de recyclagecontrole van ZDL de ModelAutomatic

• De omleiding van de multi-openingskooi, met geringe geluidssterkte, geschikt voor midden en lage drukvoorwaarden.
• Gesmeed staallichaam, materiaal: koolstofstaal of Roestvrij staal enz.
• De functie van de niet teruggevenklep is standaard, Maximumdrukverschil tot MPa 6.
• Met venturibuis structuur van de de controleklep van de haven toepasselijk is de hoofdstroom, voor ingewikkelde arbeidsvoorwaarden.
• Druk CL150# – 600#, size1 ″ – 20 ″.
• De handomleidingsverrichting is facultatief.

Klep van de de recyclagecontrole van ZDM de ModelAutomatic

• Meertrappige decompressie aan het verhinderen van cavitatie, die snelheid, geschikt voor hoge drukvoorwaarden verminderen.
• Gesmeed staallichaam, materiaal: koolstofstaal of Roestvrij staal enz.
• De functie van de niet teruggevenklep is standaard, Maximumdrukverschil tot MPa 30.
• Druk CL150# – 2500#, size1 ″ – 20 ″.
• De handomleidingsverrichting is facultatief.
