Specificatie
Geschikt medium: water, olie, stoom en niet-corrosieve media.
Normale druk: 1,0/1,6 MPa PN 10/16
Nominale druk: ≤-35℃≤t≤130℃
Voorbijgaande temperatuur: ≤150 ℃
Materiaal hoofdonderdelen
Lichaam: gietijzer / nodulair gietijzer
Schijf: gietijzer met nikkel
Stuurpen: koolstofstaal of SS416
Zitting: EPDM
Dimensies
| Maat | L | L1 | D1 | H2 | H1 | Z-Ød |
| DN50 | 46 | 218 | 120 | 158,7 | 67.2 | 4-23 |
| DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
| DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
| DN100 | 55 | 245 | 185 | 191,5 | 104,5 | 4-24 |
| DN125 | 58 | 257 | 213 | 207,5 | 117,5 | 4-23 |
| DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
| DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
| DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
| DN300 | 81 | 512 | 408 | 329,6 | 239 | 4-30 |
| DN350 | 85 | 470 | 358 | 254 | 4-30 | |
| DN400 | 89 | 525 | 390 | 301 | 4-30 | |
| DN500 | 132 | 650 | 470 | 345 | 4-32 | |
| DN600 | 152 | 770 | 540 | 445 | 4-30 |
Kenmerken:
l Het is een eenvoudige structuur: goede uitwisselbaarheid en lage prijs
l Steelafdichting is geen gemakkelijke vervorming, dus vermijdt lekkage-fenomeen.
l Algehele ondersteuning is goed, stabiel en solide
l Gebruik minder rubber van de zitting, dus de uitzetting heeft een kleine impact en de koppelwaarde is eenvoudig te regelen in een geschikt bereik
l Toepassen op twee stukken van niet-verkochte verbinding, structuur is eenvoudig en
handig te onderhouden
l Vlinderschijf bezit automatische uitlijnfunctie en bereikt klein
combinatie van schijf en zitting.
l Phenolic achterbank wordt gekenmerkt zoals geen verlies, treksterkte, anti-lek, handige vervanging etc.
l Voor het afdichtingsoppervlak van de zitting en de fenolrug als geheel kan het de hoeveelheid vervorming verminderen.
Sollicitatie:

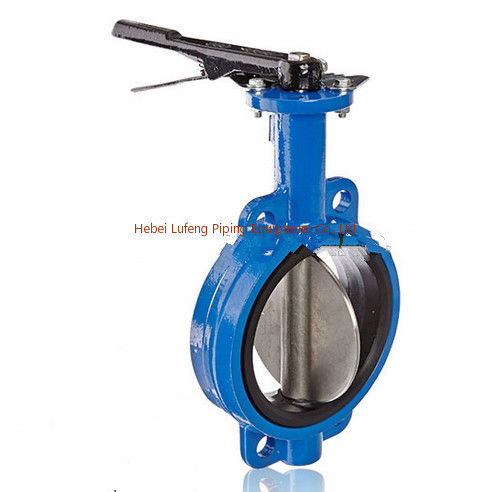

Zacht afdichtende vlinderklep is geschikt voor watertoevoer en -afvoer
gasleiding als flux aanpassen en medium afsnijden in levensmiddelen, apotheek, chemicaliën
industrie, aardolie, elektrische energie, licht textiel, papierfabricage etc. met
temperatuur <150 ℃, nominale druk <1.6MPa.
