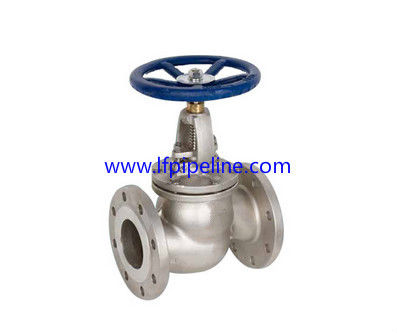

Productomschrijving
| Nr. | Deelnaam | Qty | Materiaal |
| 1 | Lichaam | 1 | 316 Roestvrij staal ASTM A351CF8M |
| 2 | Schijf | 1 | 316 Roestvrij staal ASTM A351CF8M |
| 3 | Seat-Ring | 1 | 316 Roestvrij staal ASTM A351CF8M |
| 4 | Stam | 1 | Roestvrij staal 316 |
| 5 | Bonnetbout | 1 | 304 roestvrij staal |
| 6 | Pakking | 1 | 15%R+PTFE |
| 7 | Bonnet | 1 | Roestvrij staal 316 |
| 8 | Pakkingdrukker | 1 | PTFE |
| 9 | Speld | 1 | 304 roestvrij staal |
| 10 | Klierkoker | 1 | PTFE |
| 11 | Oogbout | 1 | 304 roestvrij staal |
| 12 | Klier | 1 | Roestvrij staal 316 |
| 13 | Noot | 1 | 304 roestvrij staal |
| 14 | Yoke Sleeve | 1 | Messing |
| 15 | Handwiel | 1 | Kneedbaar Ijzer |
| 16 | Wasmachine | 1 | 304 roestvrij staal |
| 17 | Noot | 1 | 304 roestvrij staal |
| Grootte | A | B | C | D | E | F | G | H | I |
| 1-2 | 0,59 | 4.25 | 7.32 | 3.5 | 2.38 | 1.38 | 0,43 | 5.51 | 0,625 |
| 3-4 | 0,79 | 4.61 | 7.32 | 3.88 | 2.75 | 1.69 | 0,43 | 5.51 | 0,625 |
| 1 | 0,98 | 5 | 8.35 | 4.25 | 3.12 | 2 | 0,43 | 5.51 | 0,625 |
| 1 ½ | 1.57 | 6.5 | 9.69 | 5 | 3.88 | 2.88 | 0,56 | 6.29 | 0,625 |
| 2 | 1.97 | 7.99 | 9.92 | 6 | 4.75 | 3.62 | 0,62 | 7.87 | 0,75 |
| 2 ½ | 2.56 | 8.5 | 12.2 | 7 | 5.5 | 4.12 | 0,69 | 7.87 | 0,75 |
| 3 | 3.15 | 9.49 | 12.87 | 7.5 | 6 | 5 | 0,75 | 9.84 | 0,75 |
| 4 | 3.94 | 11.5 | 15.12 | 9 | 7.5 | 6.19 | 0,94 | 9.84 | 0,75 |
| 6 | 5.91 | 15.98 | 21.5 | 11 | 9.5 | 8.5 | 1 | 13.78 | 0,875 |
| 8 | 7.87 | 19.49 | 26.34 | 13.5 | 11.75 | 10.62 | 1.12 | 13.78 | 0,875 |
| 10 | 9.84 | 24.49 | 32.44 | 16 | 14.25 | 12.75 | 1.19 | 19.69 | 1 |
| 12 | 12 | 27.5 | 31.3 | 19 | 17 | 15 | 1.25 | 18.11 | 1 |
Eigenschappen:
Buitenschroef en juk.
Vastgeboute Bonnet.
De stam/de wigverbinding ontmoeten API 600 trekkrachttest.
Gelaste zetel.
Juk geïntegreerde bonnet.
Losse schijf.
Vernieuwbare zetelringen.
Toenemend stam en niet-toeneemt handwiel.
Van een flens voorzien einden.
Uiteinde-gelaste einden.
Toepasselijke normen:
- ANSI B 16,34 van staalkleppen
- ANSI van aangezicht tot aangezicht B 16,10
- ANSI B 16,5 van Beëindigenflenzen
- Stuiklasse eindenansi B16.25
- Inspectie en test API 598
